首頁>>產品中心>>不銹鋼閥門>>不銹鋼閘閥

不銹鋼閘閥

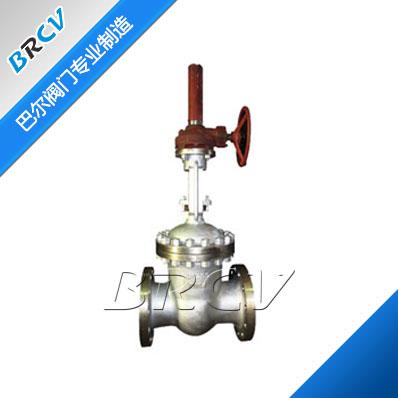

Z541W傘齒輪不銹鋼閘閥

圖片展示

產品描述

產品型號：
產品特點：

詳細介紹

Z541W閘閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、廣泛采用的一種新型閥門，本類閥門在管道中一般應當水平安裝。美標閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。閘閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前閘閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，閘體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
美標閘閥是一種比較新型的閘閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。美標閘閥的結構特點：
1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
技術要求:
1、設計、制造按API STD.600
2、結構長度按ANSI B16.10
3、連接端
法蘭尺寸按ANSI B16.5
對接焊端按ANSI B16.25
4、閥門檢查和試驗按API STD.598
5、結構：B.B；OS & Y
6、主體材料：WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、MONEL、CN7M

型號 Type	公稱壓力 Nominal pressure	試驗壓力Test pressure			工作溫度(℃) Working Temperature	適用介質 Suitable Medium
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
Z541W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

零件名稱 Part name	材料Material
	Z41Y-16i/25i/40i	Z41W-16P/25P/40P	Z41W-16R/25P/40R
閥體、閥蓋Body donnet	鉻鎳鋼Ci Ni STEEL	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel
閥板Wedge gate	合金鋼+硬質合金
閥桿Stem	合金鋼ALLoy steel
閥桿螺母Stem	鋁鐵青銅 Al bronze
手輪Hand wheel	灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron

規格		ANSI 600Lb							ANSI 900Lb
規格		L		H≈	L1	W	重量（Kg)		L		H≈	L1	W	重量（Kg)
inch	DN	RF.BW	RJ	H≈	L1	W	RF.RJ	BW	RF.BW	FJ	H≈	L1	W	RF.RJ	BW
6	150	559	562	990	357	305	260	207	610	613	893	427	458	440	385
8	200	660	664	1130	357	305	418	341	737	740	1070	427	458	720	650
10	250	787	791	1357	427	458	674	547	838	841	1292	427	610	1140	1020
12	300	838	841	1519	427	610	984	824	965	968	1540	507	610	1720	1560
14	350	889	892	1730	427	610	1288	1113	1029	1039	1618	665	813	2400	2160
16	400	991	994	1836	507	610	1800	1550	1130	1140	1732	665	813	3040	2700
18	450	1092	1095	2364	665	813	2792	2392
20	500	1194	1197	2594	665	813	3655	3173
24	600	1397	1403	3152	665	813	4060	3470

公稱壓力 PN（MPa）	試驗壓力（MPa）		適用溫度（℃）			適用介質
	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni9Ti
1.6	2.4	1.8	≤425	≤540	≤600	水、油品、蒸氣、酸性介質

零件名稱	材料牌號
閥體	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
閥蓋	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
閘板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
閥桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti
閥座	25	304	304	304	304	304
墊片、墊環、密封環	包覆墊片、304、增強柔性石墨
填料	增強柔性石墨
閘桿螺母	ZCuA110Fe3

公稱壓力	公稱通徑DN（mm）	主要外形尺寸及連接尺寸										重量
公稱壓力	公稱通徑DN（mm）	L	D	D1	D2	D6	b-f	f2	z-фd	H	Do	重量
PN40	15	130	95	65	45	40	16-2	4	4-145	135	120	6
	20	150	105	75	55	51	16-2	4	4-14	190	140	8
	25	160	115	85	65	58	16-2	4	4-14	205	160	12
	32	180	135	100	78	66	18-2	4	4-14	270	180	15
	40	200	145	110	85	76	18-3	4	4-18	310	200	31
	50	250	160	125	100	88	20-3	4	4-18	371	250	34
	65	280	180	145	120	110	22-3	4	4-18	391	280	39
	80	310	195	160	135	121	22-3	4	8-18	455	320	52
	100	350	230	190	160	150	24-3	4.5	8-18	551	360	80
	125	400	270	220	188	176	28-3	4.5	8-23	628	400	127
	150	450	300	250	218	204	30-3	4.5	8-25	708	400	154
	200	550	375	320	282	260	38-3	4.5	8-25	885	450	263
	250	650	445	385	345	313	42-3	4.5	12-30	906	560	368
	300	750	510	450	408	364	46-4	4.5	12-34	1203	640	547
	350	850	570	510	465	422	52-4	5	16-34	1341	640	679
	400	950	655	585	535	474	18-2	5	16-34	1492	720	953
PN64	15	170	105	75	55	41	20-2	4	4-14	140	100	7
	20	190	125	90	68	51	22-2	4	4-18	140	100	9
	25	210	135	100	78	58	24-2	4	4-18	215	180	12
	32	230	150	110	82	66	24-3	4	4-23	270	180	16
	40	240	165	125	95	76	26-3	4	4-23	345	200	32
	50	250	175	135	105	88	28-3	4	4-23	470	200	39
	65	280	200	160	130	110	30-3	4	8-23	520	250	43
	80	310	210	170	140	121	32-3	4.5	8-23	570	300	60
	100	350	250	200	168	150	36-3	4.5	8-25	700	300	89
	125	400	295	240	202	176	38-3	4.5	8-30	780	350	140
	150	450	340	280	240	204	44-34	4.5	8-34	850	350	207
	200	550	405	345	300	260	44-34	4.5	12-34	1035	400	325
	250	650	470	400	352	313	48-34	4.5	12-41	1050	560	467
	300	750	530	460	412	364	54-4	4.5	16-41	1470	640	590
