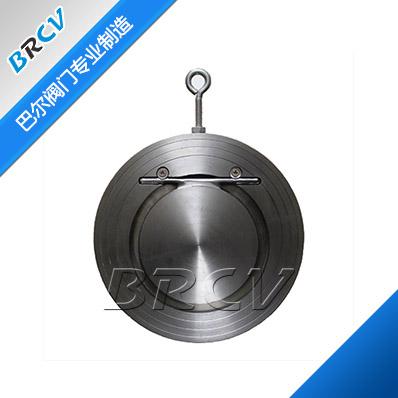

H74W 不銹鋼單瓣對夾止回閥主要技術參數：
|
工作壓力 |
1.6MPa 、2.5MPa、 150Lb、300Lb |
|
工作溫度 |
t≤400℃ |
|
適用介質 |
油、水、酸堿等液體 |
H74W 不銹鋼單瓣對夾止回閥主要外形尺寸：
|
NO |
部件名稱 |
數量 |
材質 |
|
1 |
閥體 |
1 |
WCB、304、316、316L |
|
2 |
"O"型密封圈 |
2 |
丁腈橡膠、氟橡膠 |
|
3 |
閥板 |
1 |
304、316、316L |
|
4 |
"O"型密封圈 |
1 |
丁腈橡膠、氟橡膠 |
|
5 |
吊鉤 |
1 |
304 |
|
6 |
小壓蓋 |
2 |
304、316、316L |
|
7 |
彈簧軸 |
1 |
304、316、316L |
|
8 |
開槽半沉頭螺釘 |
2 |
304、316、316L |
|
9 |
大壓蓋 |
2 |
304、316、316L |
|
10 |
開槽半沉頭螺釘 |
2 |
304、316、316L |
|
11 |
彈簧 |
1 |
304、316、316L |
H74W 不銹鋼單瓣對夾止回閥主要外形尺寸：
|
公稱 |
PN10.PN16 |
PN25 |
PN40 |
||||||||||||||||||
|
A |
B |
C |
D |
E |
L |
G |
A |
B |
C |
D |
E |
L |
G |
A |
B |
C |
D |
E |
L |
G |
|
|
40 |
94 |
16 |
22 |
81.4 |
25 |
195 |
0 |
等同 PN10 |
等同 PN10 |
||||||||||||
|
50 |
109 |
16 |
32 |
94 |
33.6 |
208 |
1 |
||||||||||||||
|
65 |
129 |
17 |
40 |
111 |
46 |
230 |
2 |
||||||||||||||
|
80 |
144 |
17 |
54 |
123 |
56.5 |
245 |
3 |
||||||||||||||
|
100 |
164 |
18 |
70 |
147 |
71.4 |
265 |
3 |
168 |
18 |
70 |
149 |
71.4 |
269 |
3 |
等同 PN25 |
||||||
|
125 |
195 |
18 |
92 |
171 |
87.3 |
297 |
5 |
194 |
18 |
92 |
171 |
87.3 |
296 |
5 |
|||||||
|
150 |
220 |
20 |
112 |
200 |
106.6 |
321 |
5 |
224 |
20 |
112 |
202 |
106.6 |
325 |
5 |
|||||||
|
200 |
275 |
22 |
154 |
256 |
148.2 |
376 |
5 |
284 |
22 |
154 |
265 |
148.2 |
385 |
5 |
291 |
22 |
154 |
268 |
148.2 |
392 |
5 |
|
250 |
331 |
26 |
192 |
302 |
185.2 |
436 |
6 |
342 |
26 |
192 |
307 |
185.2 |
447 |
6 |
353 |
26 |
192 |
312 |
185.2 |
458 |
6 |
|
300 |
380 |
32 |
227 |
352 |
216.3 |
484 |
10 |
401 |
32 |
227 |
360 |
216.3 |
499 |
10 |
418 |
32 |
227 |
368 |
216.3 |
516 |
10 |
|
350 |
446 |
38 |
266 |
408 |
254 |
548 |
12 |
458 |
38 |
266 |
412 |
254 |
560 |
12 |
475 |
38 |
266 |
422 |
254 |
577 |
12 |
|
400 |
498 |
44 |
310 |
460 |
294.4 |
603 |
14 |
515 |
44 |
310 |
463 |
294.4 |
620 |
||||||||
